Cómo conectar el enfriador de agua y bomba de aire para escritorio ChinaCNCzone CO2 láser máquina de
ChinaCNCzone
2017-03-16 14:22:55
Cómo conectar el enfriador de agua y la bomba de aire con escritorio ChinaCNCzone CO2 Cortadora del grabado del Laser?
![Water Chiller connect with co2 laser cutter](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/11/20170316141656582.jpg.webp)
![Water Chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/b2/20170316141953778.jpg.webp)
![water chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/bc/20170316142148878.jpg.webp)
![water chiller connect with co2 laser engraver](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/73/20170316142244183.jpg.webp)
![CO2 Laser engraver machine air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/af/20170316142554155.jpg.webp)
![co2 laser engraver air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/20/20170316142646941.jpg.webp)
Sobre el refrigerador de agua y Máquina de grabado láser CO2 conexión:

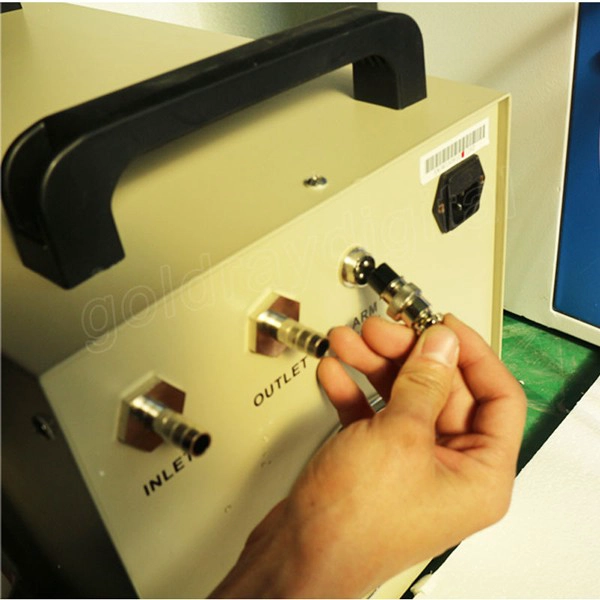

1. Conecte el dispositivo de salida de alarma plata en Puerto de salida de alarma,
![Water Chiller connect with co2 laser cutter](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/11/20170316141656582.jpg.webp)

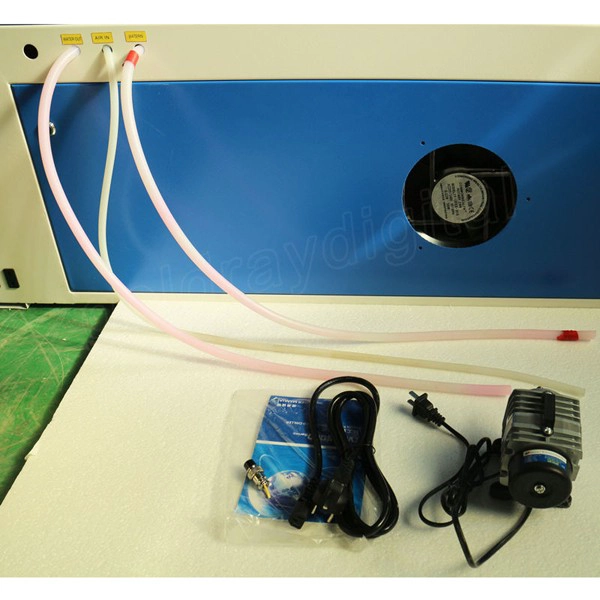

2. agua tubo conexión
![Water Chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/b2/20170316141953778.jpg.webp)

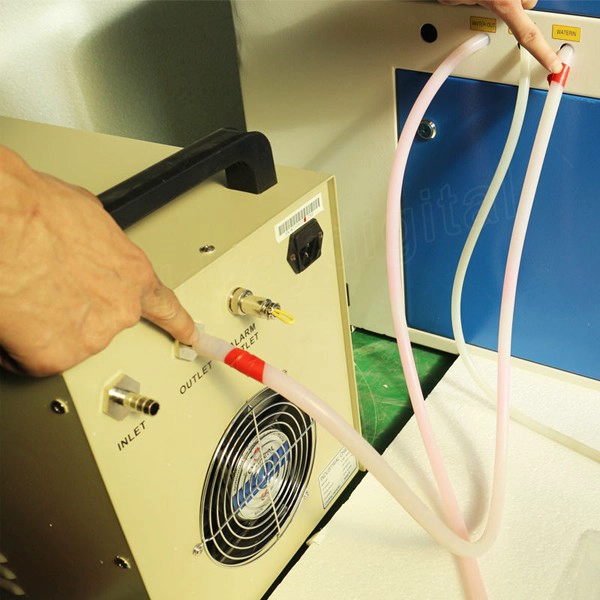

Conecte el tubo WATERIN con orificio de salida en CW3000 refrigerador, como debajo de la imagen.
![water chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/bc/20170316142148878.jpg.webp)

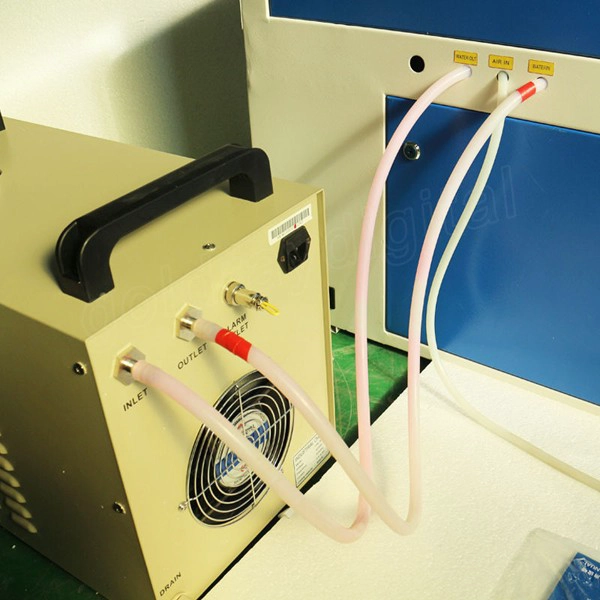

Conecte el tubo WATEROUT con puerto de entrada CW3000 enfriador, como abajo cuadro
![water chiller connect with co2 laser engraver](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/73/20170316142244183.jpg.webp)

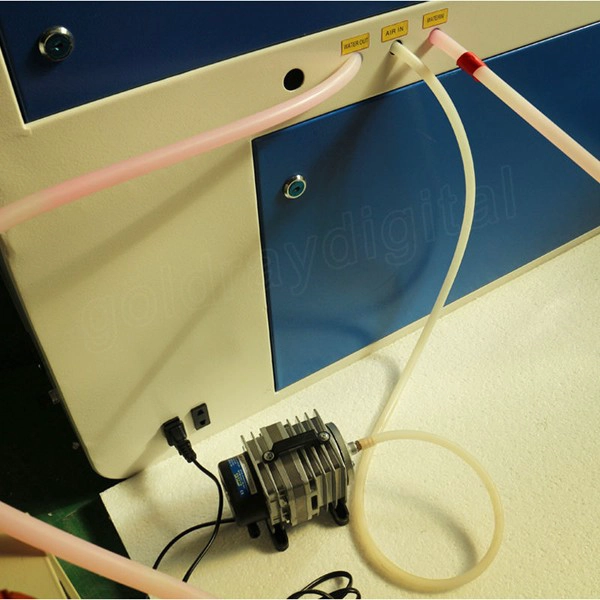

Sobre la conexión de la bomba de aire
1. Conecte el tubo en aire con bomba de aire
2. Conecte el cable de alimentación en el enchufe en la máquina, como por debajo de la demostración del cuadro.
2. Conecte el cable de alimentación en el enchufe en la máquina, como por debajo de la demostración del cuadro.
![CO2 Laser engraver machine air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/af/20170316142554155.jpg.webp)
3. Enchufe el cable de alimentación CW 3000,

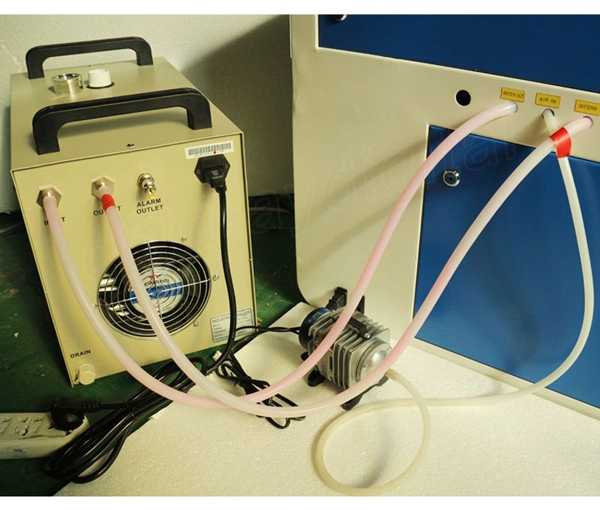

Ahora, el CW3000 enfriadora y bomba de aire se ha conectado ya, como debajo de la imagen.
Ahora, el CW3000 enfriadora y bomba de aire se ha conectado ya, como debajo de la imagen.
![co2 laser engraver air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/20/20170316142646941.jpg.webp)
