Como ligar o refrigerador de água e a bomba de ar com ChinaCNCzone Desktop CO2 Máquina de corte da gravura do Laser?
![Water Chiller connect with co2 laser cutter](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/11/20170316141656582.jpg.webp)
![Water Chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/b2/20170316141953778.jpg.webp)
![water chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/bc/20170316142148878.jpg.webp)
![water chiller connect with co2 laser engraver](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/73/20170316142244183.jpg.webp)
![CO2 Laser engraver machine air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/af/20170316142554155.jpg.webp)
![co2 laser engraver air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/20/20170316142646941.jpg.webp)
Sobre o refrigerador de água e Máquina de gravura do laser de CO2 conexão:

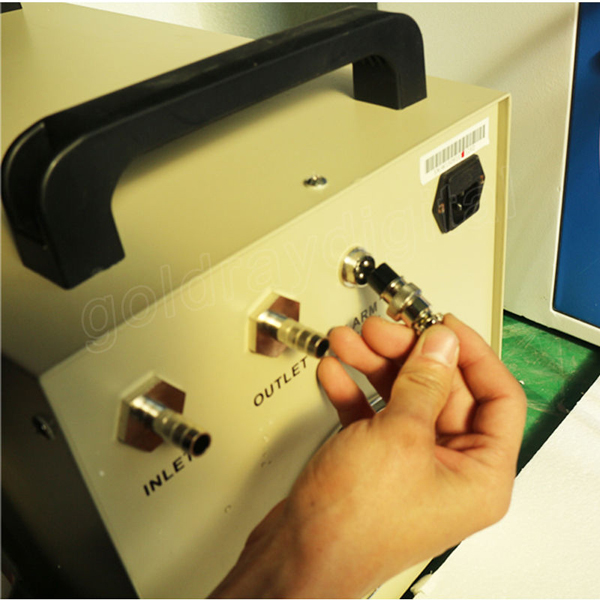

1. Conecte o dispositivo de saída de alarme a prata na porta de saída de alarme,
![Water Chiller connect with co2 laser cutter](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/11/20170316141656582.jpg.webp)

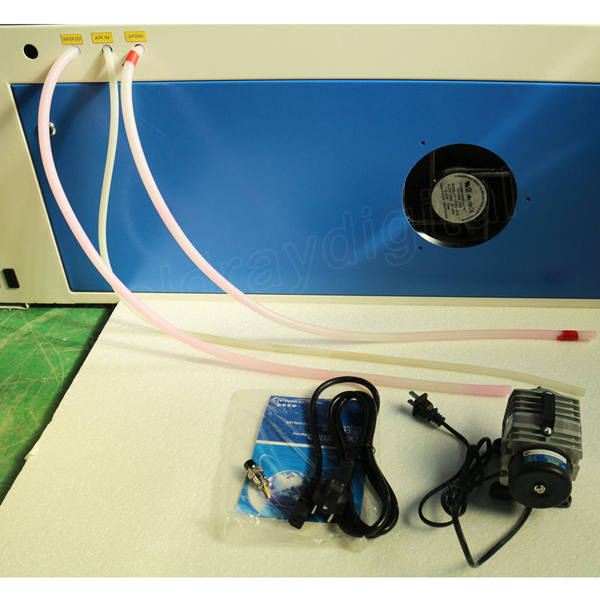

2. água do tubo de conexão
![Water Chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/b2/20170316141953778.jpg.webp)

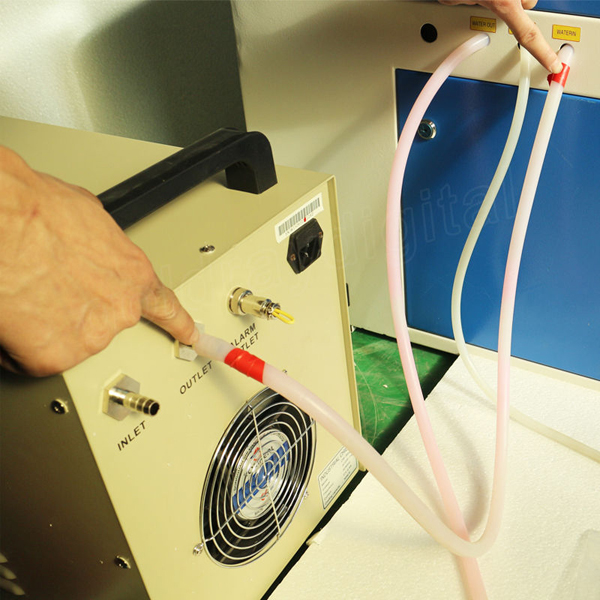

Ligue o tubo WATERIN com a porta de saída no refrigerador de CW3000, conforme figura abaixo.
![water chiller connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/bc/20170316142148878.jpg.webp)

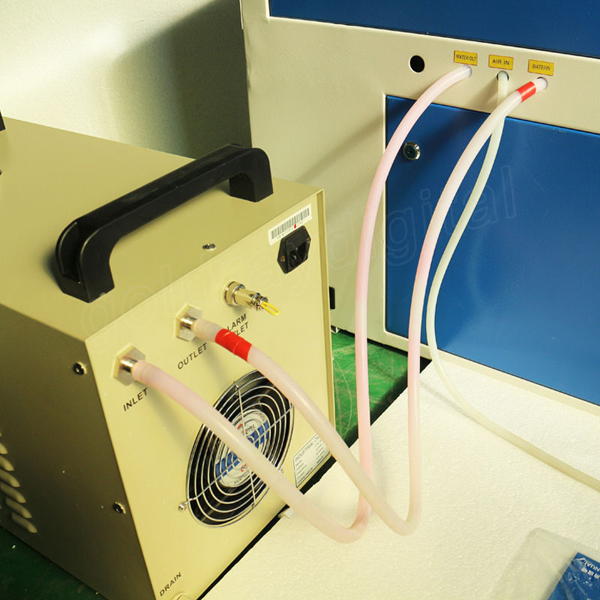

Ligue o tubo WATEROUT com a porta de entrada no resfriador de CW3000, conforme figura abaixo
![water chiller connect with co2 laser engraver](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/73/20170316142244183.jpg.webp)

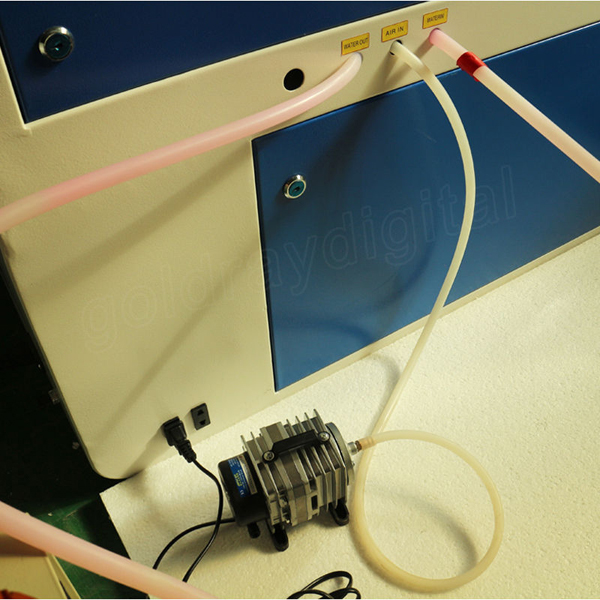

Sobre a conexão da bomba de ar
1. Ligue o tubo de ar IN com bomba de ar
2. Conecte o cabo de alimentação na tomada na máquina, como abaixo mostra do retrato.
2. Conecte o cabo de alimentação na tomada na máquina, como abaixo mostra do retrato.
![CO2 Laser engraver machine air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/af/20170316142554155.jpg.webp)
3. Conecte o cabo de alimentação CW 3000,

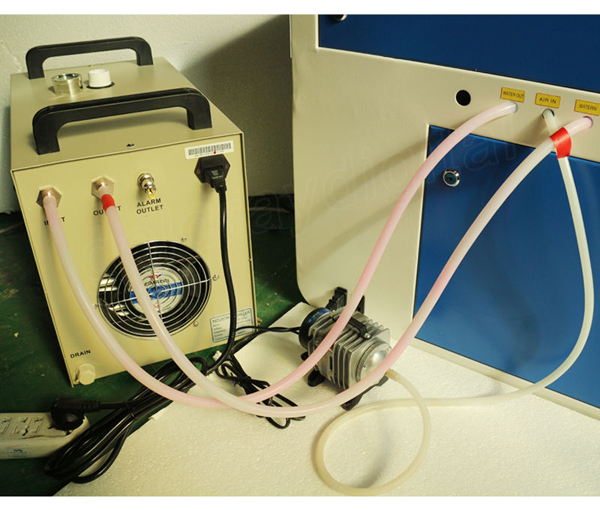

Agora, o refrigerador de CW3000 e bomba de ar conectou-se já, conforme figura abaixo.
Agora, o refrigerador de CW3000 e bomba de ar conectou-se já, conforme figura abaixo.
![co2 laser engraver air pump connection](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/118/images/20/20170316142646941.jpg.webp)
